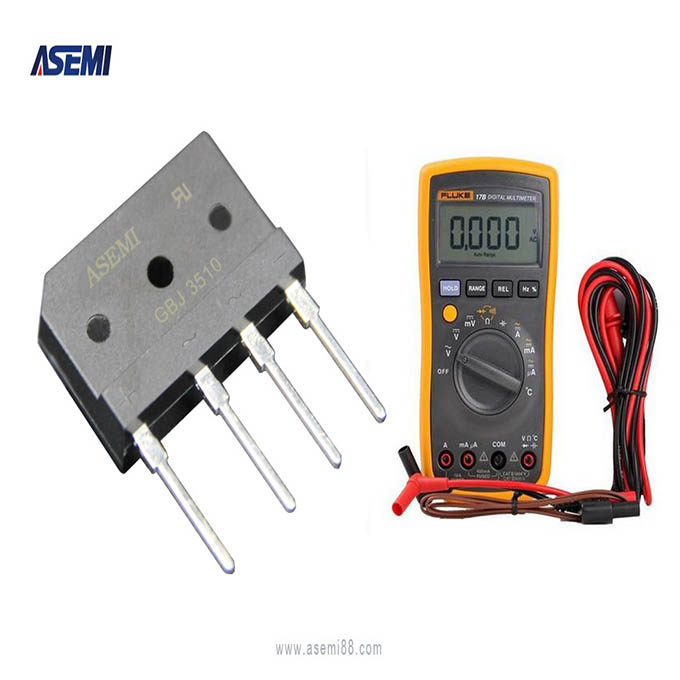

怎么测整流桥好坏，往往人们都会说用万用表就可以了，真的这么简单吗？

这一讲，ASEMI从头开始讲起，学会看接线再用万用表来接入进行测试！

整流桥是使用广泛的一类电子元器件，也是电路设计当中基础的整流器件。

正因为这种广泛性和基础性，在设计一款整流桥时，虽然有众多的参数封装类型，

但是它们的结构是大致相通的。我们只要掌握了几种常见型号整流桥的接线方法，

基本上就能知道市面上现有整流桥怎么接线了！


今天，我们就介绍一下这三种具有代表性的整流桥接线方法，为您详细解读整流

桥接线方法,这也是学习怎么测整流桥好坏的一步！


一、贴片整流桥怎么接线，怎么测整流桥好坏

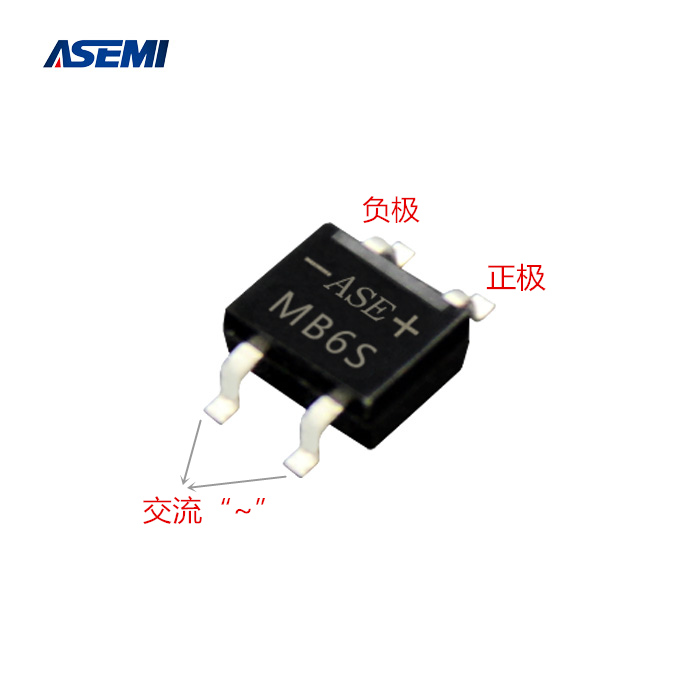

贴片整流桥就以常用的ASEMI品牌MB6S为例。从下图，我们可以看到贴片整流桥

内部正负极与四条引脚正负极的关系，在贴片整流桥接线时，我们就可以参照图片

中的正负极正确接线。


从上图中，可以看到这一款贴片整流桥MB6S有四个由黑胶塑封延伸出来并在末端

弯折的引脚，这个就是为了贴合在线路板所做的设计，也是一系列贴片整流桥名

的来历。MB6S的四条引脚（引线）分别位于本体的左右端，在ASEMI品牌MB6S的

黑胶

二、圆桥整流桥怎么接线，怎么测整流桥好坏

以圆桥整流桥中比较常见的ASEMI品牌2W10型号为例。从下图当中的引脚展示图，我

们可以清楚地看到圆桥2W10四条引脚中有一条较长的引脚。在圆桥整流桥接线时，

我们就要以这条“特殊”的引脚为参照，找出整流桥的正负极然后正确接线。



与2W10一样，其他的圆桥整流桥型号也会有四个引脚的长度不相等的特点，这是

区分圆桥桥堆正负极的关键部分。仔细看圆桥桥堆，发现会有一个引脚相比较其

他三个更长，这个长的引脚就是正极，和它呈对角的另一个引脚为负极方向。另外

两个引脚则同样为输入端，属于交流端，不分正负极，同样在电路中可用“~”表示。


三、方桥整流桥怎么接线，怎么测整流桥好坏

前面所介绍的两种整流桥，四个引脚正负极比较容易判断，带“+、—”符号的为直流

输出，后端接电路负载，而带“~”符号或者是不带符号的另外两只脚为交流输入，接

交流电源。还有一种方桥整流桥接线相对就比较麻烦，现在为大家说明一下：

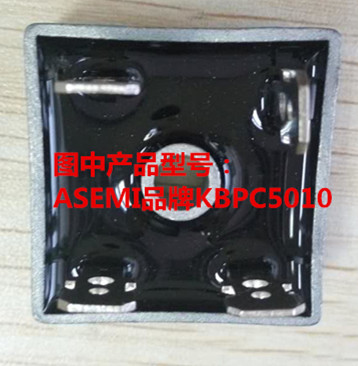

四只脚的整流桥方桥同样也有一正一负极和两个交流电电源输入的叫。但是与一般的

整流桥接线方法是不同的，接线时要注意应该接在哪个位置，不能接错了。


从上面两个图，可以看到有三只脚为平行平面，只有一只脚是垂直的。图中①对

应着“+”符号，因此①脚为正极；与①为对角线的③脚就是负极。余下的②和④符

号标明“AC”或者“~”就是交流标识，接入的是交流点，这两个脚接入电源。

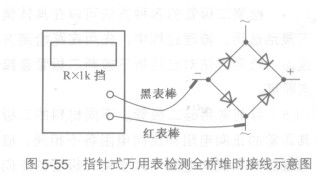

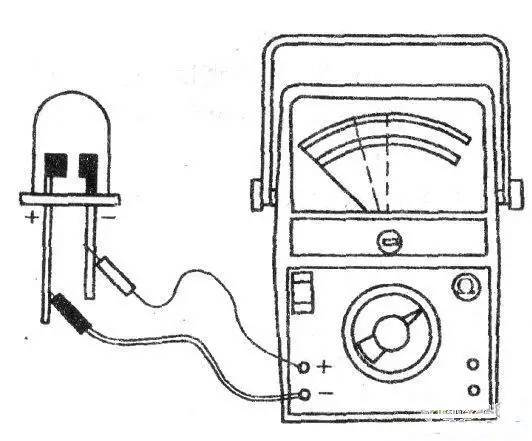

找准正负极之后就可以用万用表开始测试了。

怎么测整流桥好坏，现在你学会了吗？
