二极管整流桥测量方法

一、借用电笔进行交直流电流的测量和检验通电好坏

红表笔插入“v/ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500hz），四个二极管整流桥原理，中高频率信号的电压幅度应采用交流毫伏表来测量。

根据测量电流的大小选择适当的电流测量量程和红表笔的插入“a”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用的量程来测量，然后再逐渐减小量程来测量。

二、使用万用表进行电阻的测量

电阻的测量比较简单红表笔插入“v/ω”插孔中，黑表笔插入com插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220v电压），否则容易损坏万用表。在路测试时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10m的电阻）应先将两支表笔短路，显示的值可能为1m。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。

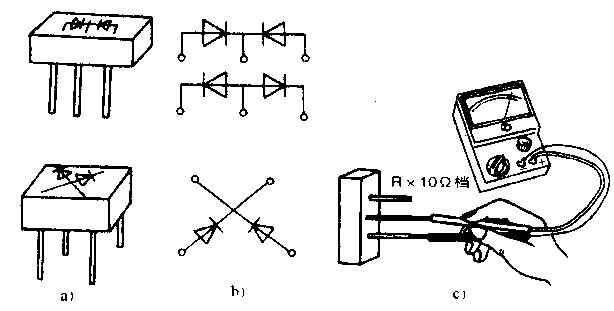

二极管整流桥判断好坏的方法

一、短开路测试

将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。

用此方法可以测试电路线路的通断情况。要注意的是，蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20ω）也会响。

二、电感器的测试

将万用表置于电阻档，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。根据测出的电阻值大小，可具体分下述三种情况进行鉴别：

1.被测色码电感器电阻值为零，其内部有短路性故障。

2.被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。

三、常见的稳压二极管的极性，好坏和稳压值的测试

（1）稳压二极管极性的判断

稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。其极性与性能好坏的测量与普通二极管的测量方法相似。

（2）稳压二极管好坏的测试

若用指针式万用表测得稳压二极管的正、反向电阻均很小或均为无穷大或者用数字式万用表测得的电压均很小或很大时，则说明该二极管已击穿或开路损坏。稳压二极管稳压时，若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管不稳定。

（3）稳压值的测量

用0~30v连续可调直流电源，对于13v以下的稳压二极管，可将稳压电源的输出电压调到15v，将电源正极串接1只1.5k限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于15v，则应将稳压电源调到20v以上。

电路问题的测试方法和问题排除

集成电路测试方法：集成电路常用的测试方法有在线测量法、非在线测量法和代换法。

1．非在线测量

非在线测量潮在集成电路未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号集成电路各引脚之间的直流电阻值进行对比，以确定其是否正常。

2．在线测量

在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量集成电路的各引脚电压值、电阻值和电流值是否正常，来判断该集成电路是否损坏。

3．代换法

代换法是用已知完好的同型号、同规格集成电路来代换被测集成电路，可以判断出该集成电路是否损坏。

4．总电流测量法

该法是通过测试ｉｃ电源进线的总电流，来判ｉｃ好坏的一种方法。由于ｉｃ内部绝大多数为直接耦合，ｉｃ损坏时（如某一个ｐｎ结击穿或开路）会引起后级饱和与截止，使总电流发生变化。所以通过测量总电流的方法可以判ｉｃ的好坏。也可用测量电源通路中电阻的电压降，用欧姆定律计算出总电流值。

测量时有一点必须注意，由于集成块内部有大量的三极管，二极管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。只有当r内正反向阻值都符合标准，才能判断该集成块完好。

根据实际检修经验，在路测试集成电路内部直流等效电阻时可不必把集成块从电路上焊下来，只需将电压或在路电阻异常的脚与电路断开，同时将接地脚也与电路板断开，其它脚维持原状，测量出测试脚与接地脚之间的r内正反向电阻值便可判断其好坏。
