桥式整流桥接线方法：一端接入桥式整流，另一端和桥式电路的对方的节点为220V输入。二极管的正极（二只二极管的正极交点）输出直流正极；二极管的负极（二只二极管的负极交点）输出直流负极。

整流桥四脚接法：想要知道整流桥如何接线，首先我们要认识正、负极性全波整流桥电路。方可更方便的理解整流桥在电路中接线。桥式电路是由四只整流二极管连接而成，交流电压在正极与负极相连的两个连接点处输入。正极性电压输出端在负极与负极相连之处，在正极与正极相连处接地，这正是整流桥桥式整流电路的电路特征。

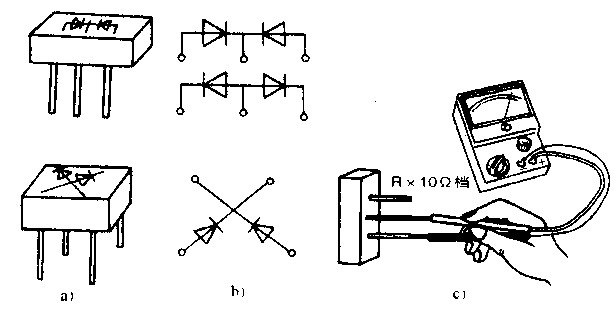

圆形或长方形整流桥接线方法：如果是外形是圆形的圆桥或是长方形的方桥整流全桥接线：其里面有四个二极管。四个引脚，长脚的就是直流输出的正极，和其相对的是直流输出负极，剩余的两个是交流电压的输入端。还有的就是半桥的接线：半桥整流桥封装里有2个二极管，使用次级带抽头的双绕租变压器。
