二极管整流桥内部结构图
摘要 : 二极管整流桥内部结构图
上一节我们已经分析过了二极管做整流桥的原理，这一节我们来一同看一下二极管整流桥的内部结构图。

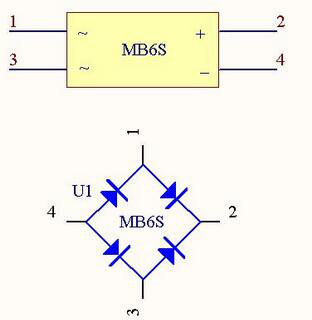

1）这是我们熟悉的整流桥内部结构图，以【ASEMI】MB6S整流桥为例一个整流桥当中含有4个二极管，并由这四个二极管焊接组成桥式整流结构。

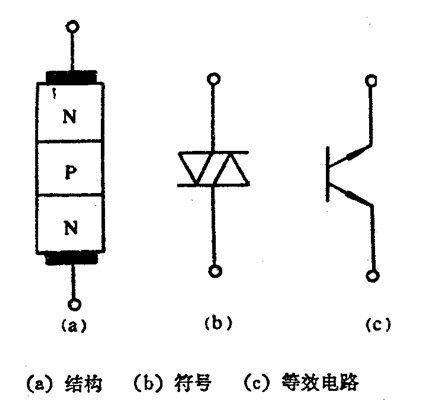

2）下图为二极管内部PN结的结构图，从图中可以看到，a为PN结结构图，b为常在电路电源中设计应用的符号图，c为等效电路图。
